一、汽车复合板解决方案

ShilohCore™ 产品的关键点：

•开发的约束层阻尼用粘弹性粘合剂

-针对不同的工作温度和频率范围，做相应的NVH性能调教

-100%热固成分(无溶剂)

-满足整车客户规范

-环保无VOC

•层压复合选材范围广泛：

-钢板（ 冷轧钢，电镀锌或镀锌）

-不锈钢

-铝

•使用公司先进CAE分析功能优化零件成型

二、产品工艺优势

1、ShilohCORE™ APL

隔音板层压板

特点如下：

•基板厚度0.6~3mm

•盖板0.4至2mm厚

•基板最大尺寸为2m x 4.5m

•粘合剂厚度0.04mm

•仅针对噪音产生区域进行NVH处理从而实现重量及成本降低

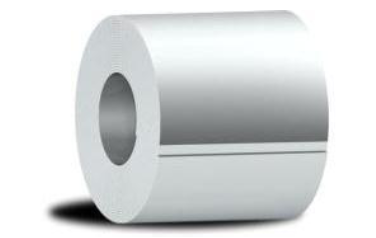

2、ShilohCORE™ACL

声学线圈层压板

特点如下：

•卷重可达27000kg，1.8m宽

•单层材料厚度0.4-1.0mm可选

•粘合剂厚度0.04mm

•与传统NVH处理方法相比，减轻了重量并降低了成本

3、汽车复合板产品综合优势

•        减少舱内噪音超过2dB

•        可减少使用多达45%的阻尼材料

•        总成本降低15%至20%

•        阻尼可应用于难以用其他材料覆盖的区域

•        消除了装配厂中的额外材料和部件

•        消除了额外的装配操作

四、声学产品NVH解决方案效果

五、APL生产流程

汽车复合板生产工艺流程

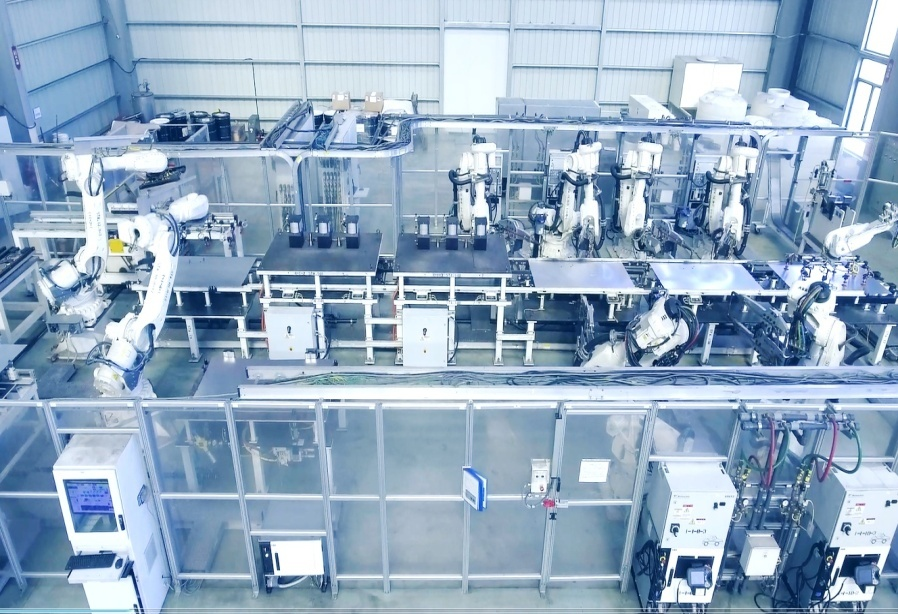

六、汽车复合板生产线

汽车复合板自动化生产线
